Precision Power Presses

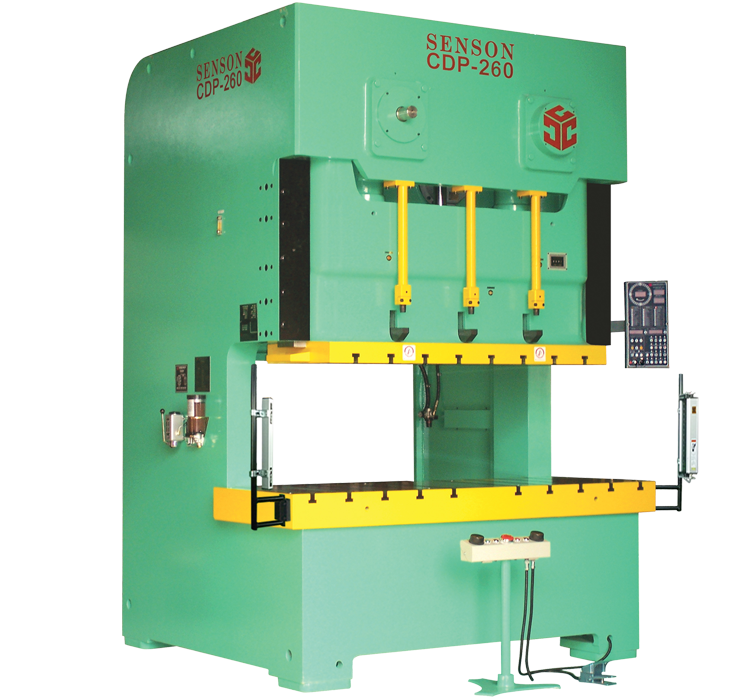

C型雙軸式精密沖床

CDP 系列

110 ~ 260 噸

滑塊底面積及平板面積寬廣，適合各種汽機車零件、機械零件、電器及PC零件..等之連續沖壓作業。

電子型錄下載

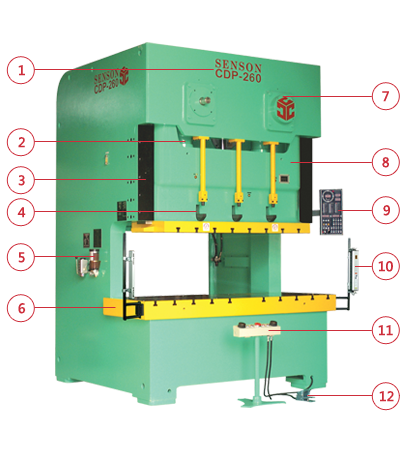

  • 滑塊及模具平衡裝置
  • 沖桿
  • 六面寬長型導軌 說明
  • 頂料裝置
  • 手動黃油加油器
  • 平板(臺盤)
  • 二度落防止裝置
  • 沖頭滑塊
  • 曲軸角度LED顯示
  • 光電護手安全裝置
  • 移動式按鈕操作箱
  • 腳踏開關

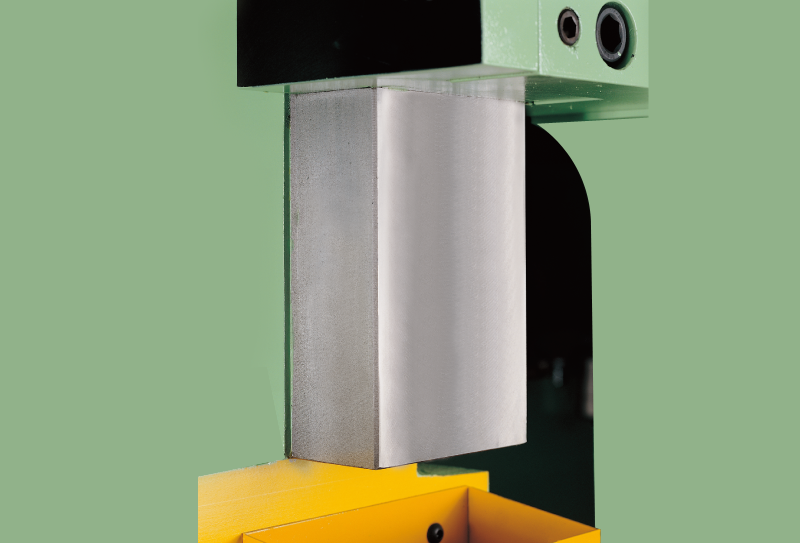

六面寬長型導軌

六面寬長型導軌採磷青銅材質，耐磨耗並能確保滑塊平穩且精確運作，不但促進工作效率，生產完美品質，更可延長模具壽命。

標準型配件

選擇關關 (切、寸動、單動、安全一行程、連續) 濕式煞車離合器 滑塊及模具平衡裝置
電動式滑塊調整裝置 數字式模高指示器 譯碼器
360°曲軸角度LED顯示器 沖床轉數顯示器 批量計數器(可預調, 6位數)
總量計數器(可預調, 6位數) 煞車角度監視裝置 截斷輸出裝置2組
備用電子式凸輪4組，可自由規劃角度功能輸出 定期里程保養自動檢知 前一日/前一個月/前一年產量紀錄備查
變頻器(國外採:無段變速V.S.馬達) 主馬達正轉/逆轉裝置 頂料裝置
電動黃油加油器 空氣吹料裝置 空氣源插座
電源插座110V,5A(國外採:220V,5A) 自動送料軸 (在前方,送料方向:左-->右) 移動式按鈕操作箱
防震腳墊 維護工具及工具箱 操作保養說明書
安全裝置保護人身或模具
油壓式超負荷保護裝置 誤送檢知迴路3組(A,B) 二度落防止裝置 光電護手安全裝置

選購配件

氣壓式模墊 油壓式模墊 腳踏開關
空氣送料機 滾輪送料機 自動材料整平機或材料架
快速換模裝置，如抬模器、移模臂...等

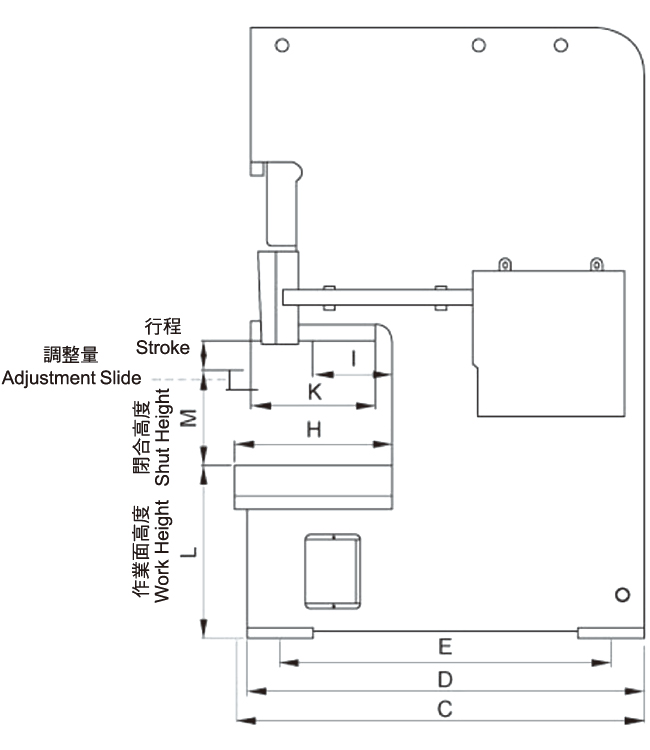

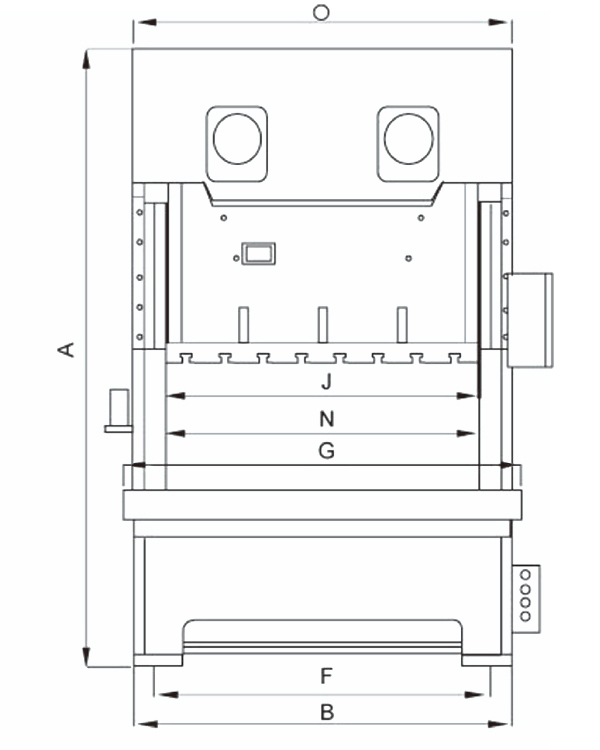

外觀尺寸





型號 A B C D E F G H I J K L M N O
CDP-110 2930 2160 1825 1805 1545 1960 1900 680 345 1460 560 880 400 1530 1830
CDP-160 3180 2230 1980 1930 1610 2030 2040 760 390 1600 600 900 450 1620 1940
CDP-200 3520 2250 2230 2180 1820 1950 2250 815 435 1860 660 970 500 1890 2250
CDP-260 3920 2900 2520 2480 2120 2660 2720 920 465 2120 820 1060 550 2200 2580

沖頭底面 / T型槽 / 平板尺寸圖

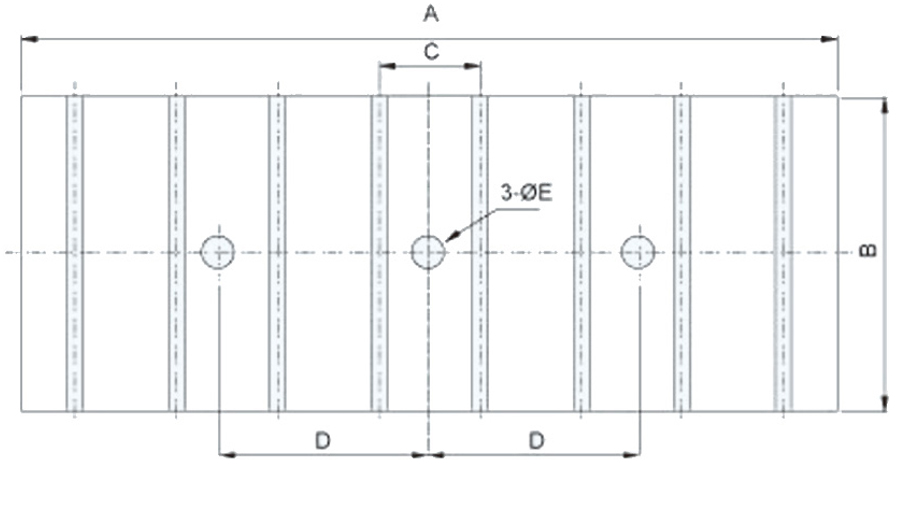

沖頭底面



沖頭底面

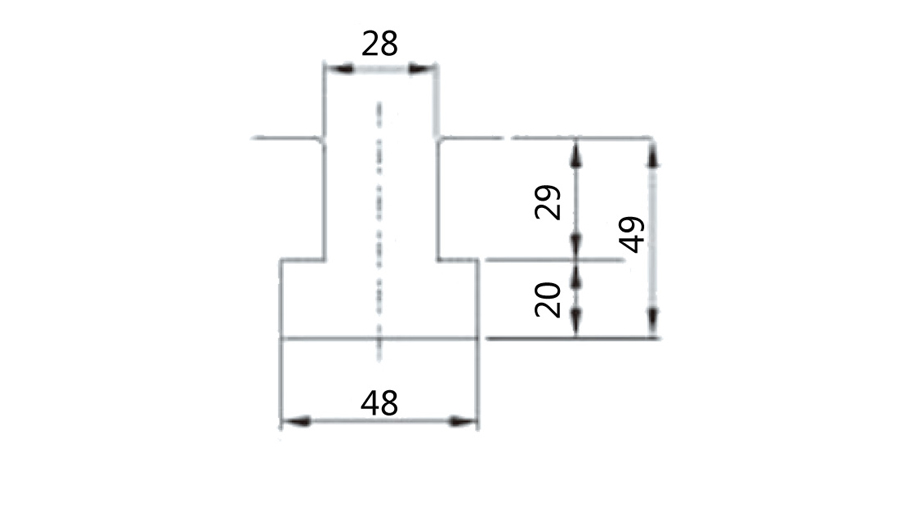

T型槽尺寸



T型槽尺寸

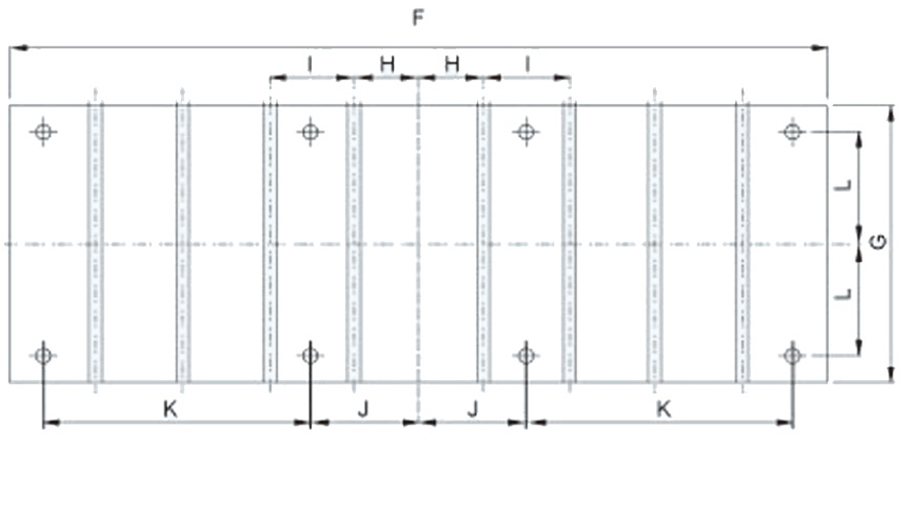

沖床平板



沖床平板

型號 A B C D E F G H I J K L
CDP-110 1460 560 180 375 Ø50.8 1900 680 150 200 250 620 275
CDP-160 1600 600 200 400 Ø50.8 2040 760 200 200 300 640 300
CDP-200 1860 660 220 450 Ø50.8 2420 860 215 220 300 860 300
CDP-260 2120 820 260 450 Ø50.8 2720 920 215 220 300 860 350



型號 CDP-110 CDP-160 CDP-200 CDP-260
沖壓能力
tonf		 110 160 200 260
行程
mm		 180 200 220 240
每分鐘沖數
S.P.M.		 30-65 30-50 25-47 20-41
能力發生位置
mm		 5 6 6 7
閉合高度
(下死點至平板面距離)
mm		 400 450 500 550
滑塊調整量
mm		 100 110 120 130
滑塊底面積
mm		 1460 x 560 1600 x 600 1860 x 660 2120 x 820
台盤(平板)面積
mm		 1900 x 680 2040 x 760 2420 x 860 2720 x 920
台盤(平板)厚度
mm		 150 160 170 180
作業面高度
mm		 880 900 970 1030
機架內側寬度
mm		 1530 1620 1890 2190
機器尺寸
mm		 2160 x 1825 2230 x 1980 2250 x 2230 2900 x 2520
機器總高度
mm		 2930 3180 3520 3860
主馬達(變速)
KW x P		 11 x 4 15 x 4 19 x 4 22 x 4
滑塊調整馬達
KW x P		 0.75 x 4 0.75 x 4 1.5 x 4 2.2 x 4
使用空氣壓力
kgf/cm2		 5 5 5 5

PS. 規格如變更不另通知，以實際出廠產品規格為主。
